Проверка солнечных панелей без вскрытия щита: что предлагает Fluke TLPV2

Проверка солнечных панелей становится сложнее, когда речь идёт не об отдельном модуле, а о работающей фотоэлектрической установке. Важны не только показания мультиметра, но и безопасная точка подключения, режим инвертора и условия измерения.

21 июля 2026 года Fluke анонсировала комплект TLPV2. Его задача — предоставить доступ к рабочему напряжению PV-цепи без вскрытия находящихся под напряжением электрических шкафов. Разбираем, что это меняет для монтажников и служб эксплуатации и почему даже специальный аксессуар не превращает высоковольтную диагностику в бытовую процедуру.

Важно: материал объясняет назначение оборудования, а не заменяет инструкции производителя и утверждённую методику работ. Измерения в действующих PV-установках должен выполнять подготовленный персонал с подходящими средствами защиты.

В чём новизна TLPV2

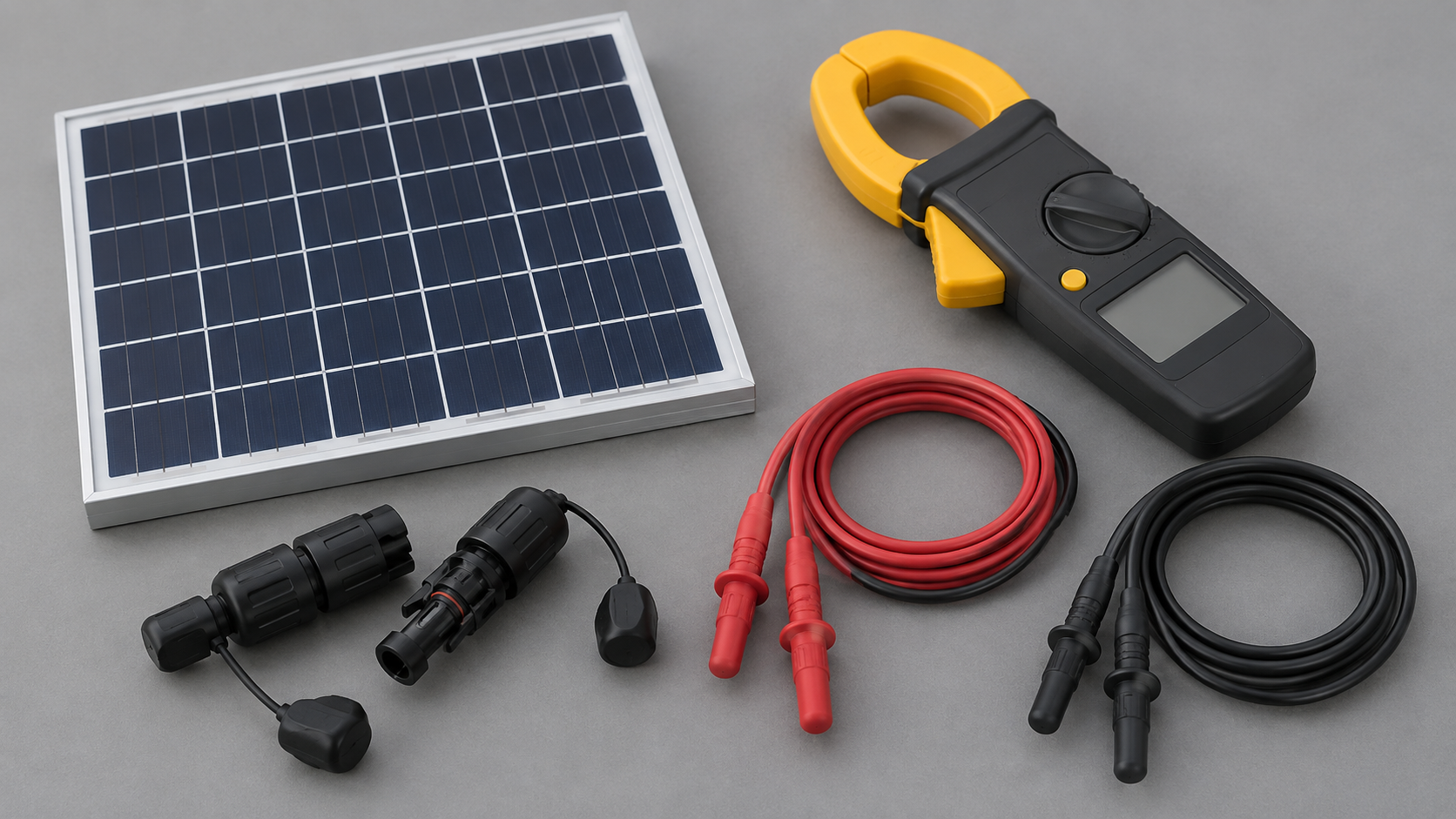

TLPV2 — измерительный аксессуар, а не самостоятельный анализатор солнечной станции. Y-образные ответвления с разъёмами MC4 позволяют организовать измерительную точку в цепи модулей. Напряжение считывает совместимый прибор через защищённые 4-миллиметровые штекеры.

В официальных характеристиках TLPV2 указаны категория CAT III 1500 В и допустимый ток 30 А. Там же прямо обозначены два ограничения: комплект не предназначен для постоянной установки и его нельзя отсоединять под нагрузкой. Эти условия важнее рекламного впечатления «подключил к панели — сразу измерил».

Удобство состоит в расположении измерительной точки вне открытого электрического шкафа. Однако подготовка такой точки сама требует безопасного порядка действий. Возможность снимать показания в работающей системе не означает разрешения размыкать MC4, когда по цепи течёт ток.

Что показывает рабочее напряжение солнечной панели

У фотоэлектрического модуля есть напряжение холостого хода, обозначаемое Voc, и напряжение в рабочей точке. Это не взаимозаменяемые величины. При подключённой нагрузке инвертор управляет рабочим режимом; показание зависит от конфигурации цепи и текущих условий.

Поэтому одиночное число на экране не отвечает на вопрос, исправна ли панель. Для диагностики полезно сопоставить напряжение с током, режимом инвертора и данными сопоставимых цепей. В рекомендациях Fluke по неисправностям PV-систем рассматриваются панели, нагрузка, инвертор и объединительные шкафы: проблема может находиться не в самом модуле.

Практический вывод для эксплуатации: записывать следует не просто «напряжение нормальное», а объект, точку измерения, время, режим работы и сопутствующие условия. Без этого два одинаково аккуратных протокола могут описывать разные состояния установки.

Почему мультиметра недостаточно для полной диагностики

Мультиметр решает конкретные электрические задачи в пределах своих характеристик. Он не заменяет автоматически измеритель сопротивления изоляции, анализатор вольт-амперной характеристики или тепловизор. Каждый из этих инструментов отвечает на другой вопрос.

• Напряжение: соответствует ли потенциал цепи ожидаемому режиму и выбранной конфигурации?
• Ток: как цепи ведут себя при сопоставимых условиях генерации?
• Изоляция: выполняются ли требования к электрической изоляции по предусмотренной методике?
• Температурная картина: есть ли участки, требующие дальнейшей проверки?

В разделе мультиметров Fluke стоит подбирать прибор по напряжению, измерительной категории и назначению, а не по числу функций. Для высоковольтной PV-цепи недостаточно того, что прибор в принципе умеет измерять постоянное напряжение.

Токовые клещи: важное различие между AC и DC

Fluke указывает совместимость TLPV2 с солнечными клещами 393 FC. По официальной карточке Fluke 393 FC, модель измеряет напряжение до 1500 В DC и до 1000 В AC через провода, а ток — через измерительные губки. Гибкий датчик iFlex расширяет возможности измерения переменного тока; переносить его AC-характеристики на постоянный ток солнечной цепи нельзя.

При выборе из категории токоизмерительных клещей Флюк проверяют поддержку именно DC-тока, диапазон, категорию безопасности и совместимость аксессуаров. Ни TLPV2, ни другой провод не повышает предельное напряжение самого измерительного прибора.

Три ошибки, которых нужно избежать

Первая — разъединять разъём под нагрузкой. Fluke отдельно объясняет, что разъединители, не рассчитанные на отключение тока, нельзя использовать как выключатель. Нарушение этого ограничения создаёт опасность дуги. Порядок безопасной изоляции цепи определяется документацией оборудования и рабочими процедурами, а не этой статьёй.

Вторая — оценивать безопасность только по корпусу прибора. Измерительная цепочка включает прибор, провода, разъёмы и адаптеры. Для конкретной работы должны подходить все её элементы. Проверка совместимости разъёмов также обязательна: внешнее сходство не является подтверждением допустимого соединения.

Третья — считать отключённый инвертор доказательством отсутствия напряжения везде. Освещённые фотоэлектрические модули способны вырабатывать энергию. На это обращает внимание Fluke в материале о безопасности HVDC. Работать следует по процедуре, учитывающей конкретную схему установки.

Что указать в заявке на оборудование

Для подбора измерительного комплекта сообщите максимальное напряжение PV-системы, ожидаемые токи, тип разъёмов, модель имеющегося прибора и задачу: ввод в эксплуатацию, поиск неисправности или периодическое обследование. Отдельно обозначьте, какие результаты нужно сохранять в протоколе.

На ru-fluke.com можно запросить коммерческое предложение на подходящие приборы и аксессуары. Доступность TLPV2 и других моделей, комплектация и условия доставки по России требуют подтверждения при обращении.

Итог: TLPV2 делает измерительную точку удобнее, но качественная проверка солнечных панелей по-прежнему строится на совместимом оборудовании, корректной интерпретации результатов и безопасной методике.
