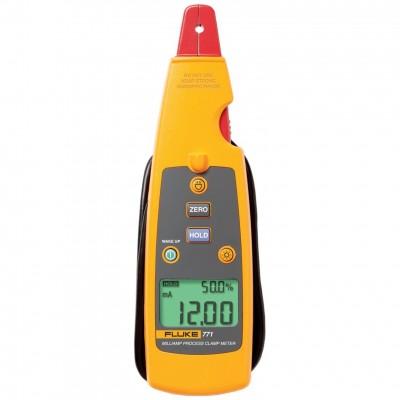

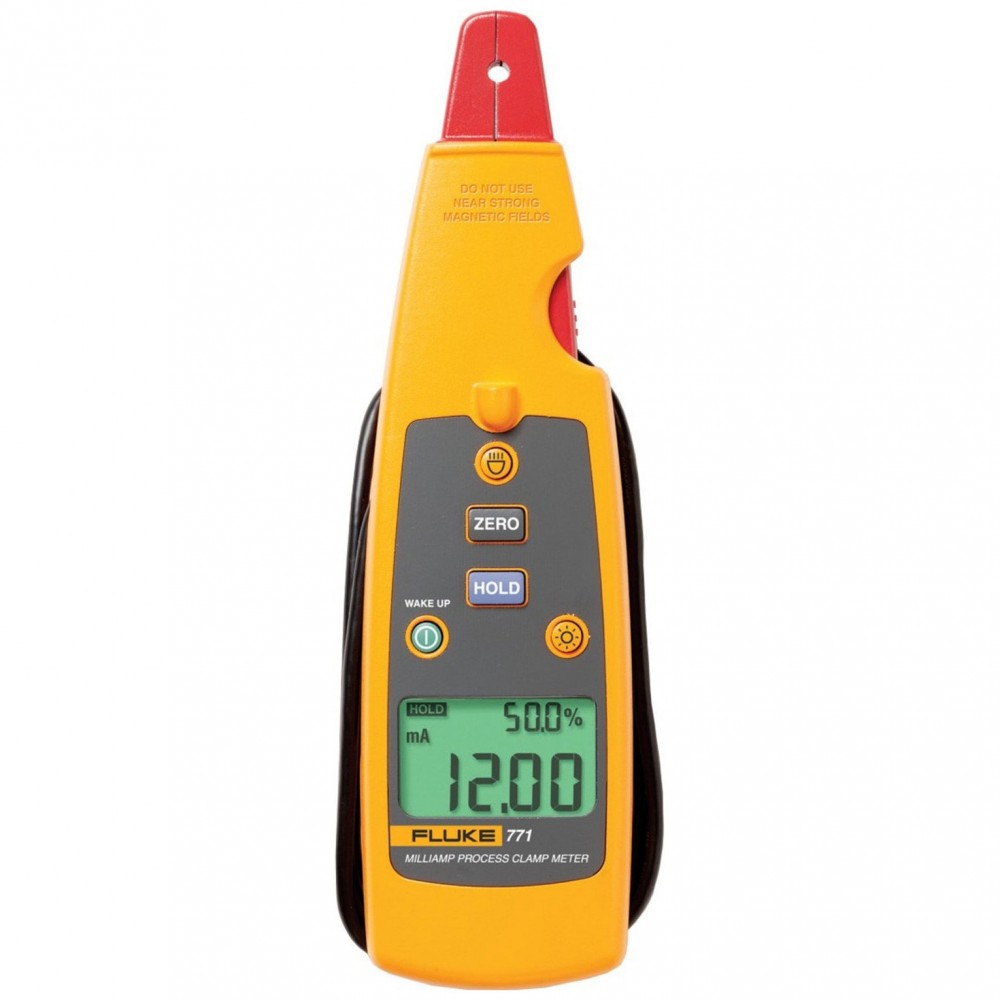

Калибратор петли тока FLUKE 771

Особенностью промышленных систем с интерфейсом "токовая петля" является использование управляющих сигналов с разной силой тока, для измерения которых (в ходе калибровки оборудования) необходимо подключать миллиамперметр, предварительно разрывая электрическую цепь. Используя калибратор петли тока с клещами для измерений малых токов Fluke 771, вы сможете выполнять измерения без разрыва линии передачи, существенно сократив тем самым трудозатраты и время выполнения работ.   Функциональные возможности Fluke 771

Калибратор Fluke 771 выполнен в форм-факторе токовых клещей, что позволяет производить замеры без электрического контакта с проверяемым оборудованием. В отличие от токовых клещей "классического типа", измерительный зажим калибратора Fluke 771 имеет съемную конструкцию (может быть отделен от корпуса, оставаясь соединенным кабелем-удлинителем), что позволяет производить замеры в труднодоступных местах.

Для обеспечения удобства настройки устройств управления и датчиков с интерфейсом "токовая петля" измеряемый сигнал отображается не только в виде абсолютной величины, но и в процентном соотношении (в интервале от 4 до 20 мА), при этом оба показателя выводятся на дисплей одновременно. На клещевом зажиме нанесена стрелка, указывающая направление измеряемого тока – отрицательные показания на дисплее указывают о противоположном подключении измерителя.

При выполнении измерений в неудобном положении вы можете зафиксировать текущие показания измеряемой величины на дисплее, используя кнопку HOLD, и просмотреть результат по окончании замера.

Кнопка ZERO позволяет обнулять текущее значение перед измерениями, благодаря чему обеспечивается меньшая восприимчивость к имеющимся электромагнитным помехам и постоянному току в линии передачи.

С помощью Fluke 771 вы можете беспрепятственно выполнять измерения даже в неосвещенных помещениях и шкафах управления, так как прибор оснащен подсветкой дисплея и светодиодным фонариком для освещения места измерений. После двухминутной работы подсветка автоматически отключается, экономя тем самым ресурс источника питания (при необходимости, вы можете заблокировать автоотключение подсветки, нажав соответствующую кнопку).

Сколько времени вы тратите на следующие действия?

• Проведение измерений тока в мА путем размыкания провода и создания разрыва токовой петли
• Звонок в диспетчерскую для изоляции петли
• Проверка аналогового входа/выхода через пульт
• Поиск и устранение неисправностей устройств через входы и выходы для измерения малых токов (мА)
• Ремонт цепей с силой тока от 4-х до 20мА с нерегулярными сбоями и неисправностями.
• Возвращение в мастерскую за дополнительными инструментами

Если вам не хватает времени в напряженный день, возьмите клещи для измерения малых токов Fluke 77X. Они позволят вам экономить время и деньги путем сокращения деятельности, на которую вам приходится тратить время. Теперь вы сможете проводить поиск и устранение неисправностей цепей с силой тока от 4-х до 20мА без разрыва токовой петли или выключения системы.

Ниже приводятся несколько примеров того, как вам могут пригодиться клещи для измерения малых токов серии 77X:

Характеристики клещей для измерения малых токов Применение Экономия времени и денег: Измерение малых токов на аналоговых входах/выходах систем управления на основе ПЛК без разрыва токовой петли (771, 772 и 773) Измерение малых постоянных токов Сравнение производственных показаний с фактическим физическим значением Измерение выходных сигналов преобразователей без разрыва токовой петли (771, 772 и 773) Повседневное обслуживание и устранение неисправностей систем автоматики и производственного оборудования без разрыва токовой петли Отсутствие вмешательства в производственный процесс Съемные клещи с удлинительным кабелем (771, 772 и 773) Проведение измерений в труднодоступных местах Позволяет проведение измерений в сложных ситуациях Генерация/моделирование и измерение сигналов слабого тока в цепях (с разрывом токовой петли) (772 и 773) Подтверждение бесконтактного измерения. Совмещение функций нескольких приборов для поиска и устранения неисправностей в одном (источник/имитатор) Освобождение от необходимости возвращаться в мастерскую за калибратором петли для проведения поиска и устранения неисправностей после обнаружения некачественного сигнала методом неконтактного измерения Генерация и измерение напряжения постоянного тока (только 773) Проведение поиска и устранения неисправностей устройств ввода-вывода сигналов напряжения Измерение присутствия питания петли тока 24 В. Измерение сигналов процессов. От 1 до 5 В или от 0 до 10 В. Проверка диаграммного самописца Вх./Вых - от 4 до 20 мА (только 773) Двухканальная генерация и измерения малых токов для поиска и устранения неисправностей Генерация сигналов 4 - 20 мА на клапаны и блок формирования сигналов малого тока с одновременным измерением изменения положения выходных сигналов 4 - 20 мА. Измеренный вывод сигналов 4 - 20 мА (только 773) Измеренный вывод сигналов слабого тока обеспечивает вывод репрезентативного сигнала слабого тока для измеренного значения слабого тока. Подключение цифрового мультиметра с функцией регистрации данных и запись сигнала слабого тока без разрыва токовой петли Питание петли тока (772 и 773) Питание преобразователя Тест с имитацией тока утечки установленного питания петли тока 24 В. Питание преобразователя с измерением сигналов 4-20 мА на выходах преобразователя для поиска и устранения неисправностей. Двойной дисплей с задней подсветкой, показывающий результат измерения тока как в мА, так и в виде процента от диапазона 4-20 мА (771, 772 и 773) Очистка результатов текущего измерения Оценка быстрого измерения Подсветка места измерения (771, 772 и 773) Яркое освещение проводников в местах, где не проникает внешний свет Процесс измерения стал проще и быстрее Измерение в диапазоне до 99,9 мА, бесконтактное (771, 772 и 773) Различные виды измерений. Измерение сигналов 10-50 мА в старых системах управления Автоматическое выключение (771, 772 и 773) Задняя подсветка отключается через 15 минут, фонарь - через 2 минуты. Увеличивает ресурс батареи:

Особенности и преимущества:

Расширьте спектр возможностей популярных токоизмерительных клещей серии 771 с помощью моделей серий 772 и 773. Все, что от вас требуется - это решить, какая модель лучше подойдет для ваших потребностей.

Характеристики приборов Fluke серий 771, 772 и 773:

• Лучший в классе точности 0,2%
• Разрешение и чувствительность - порядка 0,01 мА
• Измерение сигнала от 4 до 20 мА без разрыва контура тока!
• Измерение сигналов с малыми токами на выводах ПЛК и аналоговых входах/выходах системы управления
• Двойной дисплей с задней подсветкой, показывающий результат измерения тока как в мА, так и в виде процента от диапазона 4-20 мА
• Встроенный фонарь для точечного освещения проводников в местах, где не проникает внешний свет
• Отдельный зажим с удлинительным кабелем для проведения измерений в труднодоступных местах
• Измерение сигналов 10-50 мА в старых системах управления, использующих диапазон 99,9 мА.
• Автоматическое изменение сигнала 4-20 мА для дистанционного тестирования
• Настройки экономии энергии, автоматическое отключение, выключение подсветки по времени для продления срока службы аккумуляторов
• Функция Hold позволяет получить и отобразить на дисплее показания при непостоянных значениях измеряемых параметров

Дополнительные функции моделей 772 и 773:

• Измерение сигналов 4-20 мА внутри цепи
• Одновременное измерение слабых токов внутри цепи с источником питания 24 В и проверочных преобразователей
• Генерация сигналов 4-20 мА для проверки входов/выходов систем управления и устройств I/P
• Вывод линейно-пилообразного сигнала слабого тока или сигнала слабого тока с шагом 25%
• Автоматическое изменение сигнала 4-20 мА для дистанционного тестирования

Дополнительные характеристики модели 773:

• Измерение постоянного напряжения для проверки питания 24 В или сигналов напряжения входов/выходов
• Генерация напряжения пост. тока, для проверки устройств входа, принимающих сигнал 1-5 В или 0-10 В
• Измеренный вывод сигналов слабого тока обеспечивает постоянный сигнал слабого тока, соответствующий сигналу 4 - 20 мА, измеренному клещами для измерения малых токов
  • Позволяет запись сигнала слабого тока в отдельный регистратор без разрыва токовой петли
  • Исходящий сигнал слабого тока позволяет вести запись тока 4-20 мА на цифровой мультиметр с функцией регистрации данных или другое устройство без разрыва токовой петли
• Вх./Вых слабого тока: одновременное измерение сигнала слабого тока клещами и генерация сигнала слабого тока
  • Подача входного сигнала слабого тока на устройство и измерение сигнала на его выходе в диапазоне 4-20 мА для таких устройств как клапаны или изоляторы слабого тока
• Вывод линейно-пилообразного сигнала напряжения или сигнала напряжения с шагом 25%
  • Автоматическое изменение напряжения для дистанционного тестирования

Здесь приведен обзор различных моделей и их характеристик:

В чем разница между моделями серии 77X?
